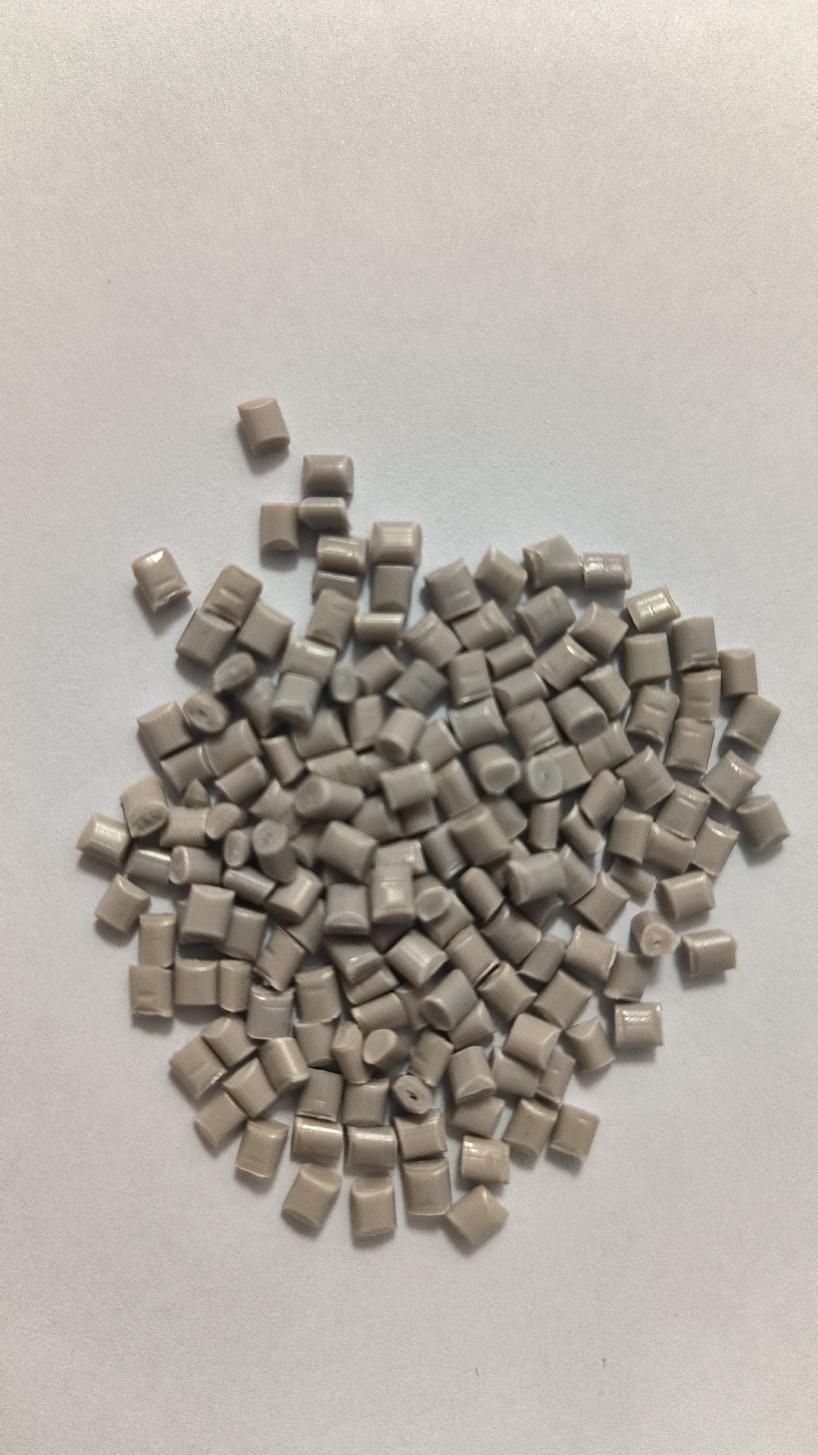

PCABS V0/5VA
产品型号：XD-660HB
主要特征：高韧性，高热变形，外观良好，尺寸稳定性好，低翘曲
技术参数
| 物性测试 | 测试方法 | 测试条件 | 典型值 | 单位 | |
| 物理特性 | 密度 | ISO 1183 | 23℃ | 1.19 | g/cm³ |
| 吸湿率 | ISO 62 | 平衡，23℃/50%RH | 0.16 | % | |
| 成型收缩率 | ISO 294-4 | / | 0.4-0.6 | % | |
| 铅笔硬度 | ASTM D3363 | 1kgf | 1 | H | |
| 机械性能 | 拉伸强度 | ISO 527 | 50mm/min | 60 | MPa |
| 断裂伸长率 | ISO 527 | 50mm/min | 100 | % | |
| 弯曲强度 | ISO 178 | 2mm/min | 95 | MPa | |
| 弯曲模量 | ISO 178 | 2mm/min | 2650 | MPa | |
| 悬臂梁冲击强度 | ISO 180/1A | 23℃ | 55 | KJ/m² | |
| -20℃ | / | KJ/m² | |||
| 热性能 | 热变形温度 | ISO 75 | 1.8MPa | 108 | ℃ |
| 0.45MPa | 120 | ||||
| 维卡软化温度 | ISO 306 | B/50 | 125 | ℃ | |
| 熔融指数 | ISO 1133 | 260℃/2.16KG | 10 | g/10min | |
| 电气性能 | 体积电阻率 | IEC60093 | 23℃/50%RH | >1E+13 | Ω*m |
| 表面电阻率 | IEC60093 | 23℃/50%RH | >1E+13 | Ω | |
| 介电常数 | IPC-TM 650 | 2.5GHz | / | / | |
| 损耗因子 | IPC-TM 650 | 2.5GHz | / | / | |
| 阻燃性能 | 阻燃等级 | UL94 | 1.2mm | V0 | / |
| 1.5mm | V0 | / | |||
| 3.0mm | 5VA | / | |||
典型加工
1. 产品干燥：在成型加工之前强烈推荐进行干燥处理，干燥温度为95℃，干燥时间3-4小时。
2. 成型条件：成型温度240-280℃，模具温度80-110℃。
应用领域
主要应用于运动器材，通讯设备，航空航天，电子电器，医疗等领域。
